很多作者都具备绘图经验，但如果把自己绘制的图像和已发表的精美图像相比，总感觉缺点什么。这就涉及到科研绘图的一些基本常识啦~

我们根据德克萨斯大学的科研绘图手册，为大家整理了绘图常用的小技巧，相信可以让你的图像更出彩~

1 合理布局元素

合理布局元素对于引导读者是非常重要的。一般来说，读者的视线要么从左到右，要么从上到下，这取决于你想要怎样呈现信息。举例：

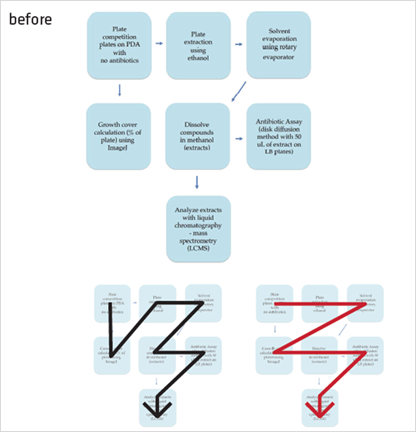

上图乍一看好像没什么问题，但实际上，很多箭头和流程框的设计比较混乱，读者在阅读时很容易分心。

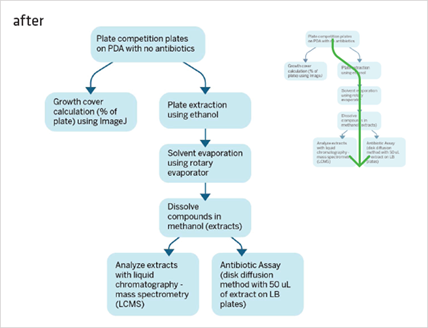

在重新设计的图像中，对元素进行重新布局，引导读者的视线保持自上而下的方向，没有不必要的箭头转向。

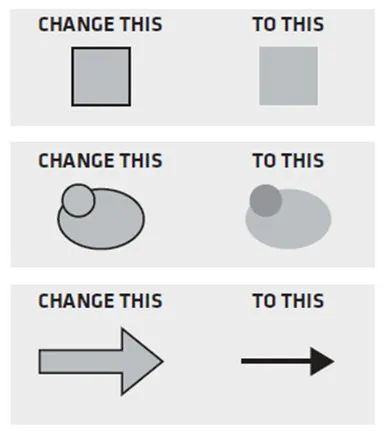

2 简化不必要的元素

有些元素在学术插图中是没有必要的。比如，你可以考虑删除以下元素：

1）边界框

2）形状边框

3）密集的网格线

4）密集的增量标记

5）阴影

6）复元素

7）过程中的小步骤

简化不必要的元素

3 色彩搭配要合理

学术论文中的图像不建议用太多颜色呈现研究结果，建议用某种颜色的不同深浅程度来区分数据结果。

例如：

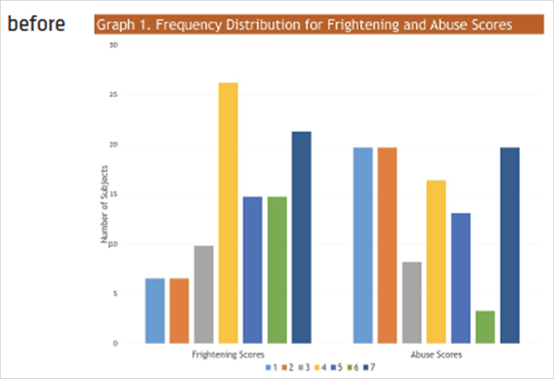

原图的色彩搭配过于跳脱，有些不成熟。花俏的颜色让读者很难将数据和条形图的颜色对应起来。

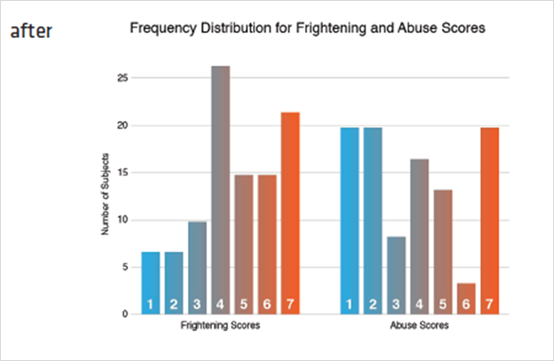

修改后的图像用颜色深浅区分不同的数据结果。低分值（无恐惧、无虐待）是平静的蓝色，高分值（严重恐惧，严重虐待）是有警示意味的红色。其他数值则为过渡色，表示严重程度在升级。

4 选择合适的字体样式

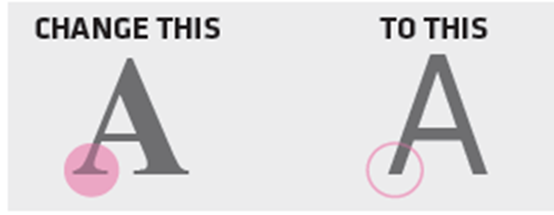

字体样式方面，建议使用无衬线字体，它们不会让图像变得更复杂，从而更容易阅读。比如Helvetica, Arial,  Calibri字体等都是无衬线字体。

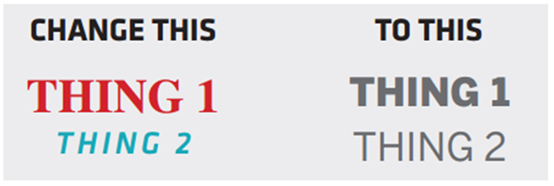

字体样式不要太突兀。在粗体、斜体、大小、颜色等方面，保留一两个特征来区分不同含义就可以了。

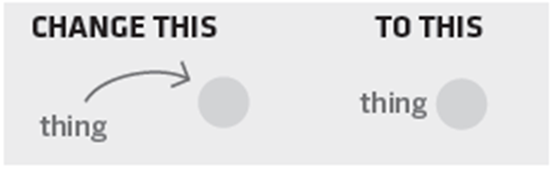

也不要给标签加箭头。

扫描下方二维码，关注【埃米编辑】微信公众号，获取更多SCI论文写作资料。

编译/婷婷

感兴趣的作者可以查看原文：https://cns.utexas.edu/images/CNS/Deans_Office/Communications/Files/design-tips-for-scientists_GUIDE.pdf
