x-y散点图是一种具有两个变量的图表，其点的位置将沿着两个坐标轴进行绘制。此外，图表中点的位置可以具体表示这些变量的值，通过这样的图表读者可以看出两个变量之间的关系。而大多数的作者都是使用Microsoft Excel来绘制散点图的。

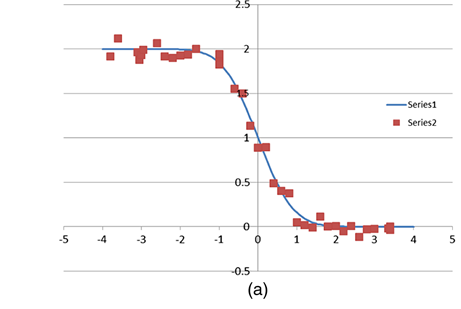

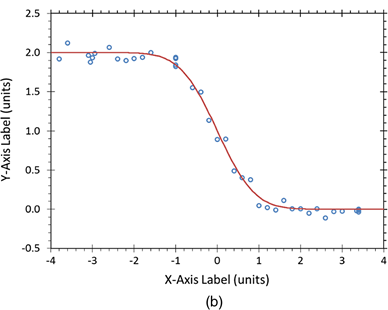

在这里，我们将根据具体的实例，详细介绍如何将Execl默认格式下制备出的散点图转换为期刊可以出版的格式。如下图是将相同的数据使用Execl直接绘制的散点图（a）和经过格式调整后的散点图（b）。符号表示的是数据，线条表示拟合方程。

1. 将图表的大小设置成高5英尺，宽设置为6.75英尺（这个尺寸是最终图片所需尺寸的2倍，但大多数期刊发表的时候会将图片缩小为原来的50%，以便将图片放在一列中）。图片的高度也可以根据需要有所调整。

2. 图表中的字体大小应该设为14点。

3. 去掉不必要的图例（如果可以的话，可以尝试在图中放一些标签）。如果需要使用图例，要先查看图中是否有足够的空白区域来放置他。例如上图中使用符号表示数据，用线条表示理论方程，而图例可以放置在图表的标题中。

4. 删除所有网格线。

5. 将坐标轴的颜色改为黑色，并设置粗细为1 pt。

6. 将主要的刻度线改为“cross”，次要刻度线改为“outside”。

7. 将图标区域格式化为没有边框。

8. 将绘图区域格式化为纯黑色边框（粗细为1 pt），无填充。

9. 设置轴交叉点，使两个轴在左下角相交。

10. 修改坐标轴的标号，使其具有正确的小数点数目。

11. 如果有必要的话，调整坐标轴的最大值和最小值（Excel的默认值一般都不太合适）。调整的标准是尽量使数据布满整个绘图区域，但要尽量避免数据点重叠到绘图区域的边界上。

12. 添加横纵坐标的标题，字体大小设为18点（如果标题过长，可以设置小一点），字体不需要加粗，纵坐标标题字体方向应为垂直。

13. 调整表示数据符号的颜色或样式，以便最大限度的提高数据的可读性和差异性。

14. 如果使用了线段去连接数据点，千万不要打开平滑线的功能。

15. 确保图片中没有标题。

16. 如果适当的基线可以帮助解释数据，可以在图中添加基线。

17. 添加绘图区域中的右侧和顶部边界线。

以上就是调整Execl数据图格式的一些步骤。要注意，其中的一些步骤仅仅是为了使图片变得更加美观。例如使用图中的这种空心的圆圈作为图标就是为了是读者能看清符号后面的线和其他的数据点。但使图标看起来赏心悦目也意味着可以更加吸引读者，提高了文章了可读性。
