在期刊投稿过程中，确保论文中的数据质量的最后一步是确保所提交的数据图片符合期刊出版的要求的。目前，大多数的期刊对于图片的格式要求大致相同。但仅有一些大的出版期刊如《Nature》或《Science》，会雇佣一些专业的编辑，来根据杂志的标准重新设置图表格式。大多数的出版期刊都是直接使用了作者提供的图片。因此，提交正确的图片格式对论文出版是非常重要的。

       本文整理了SPIE的出版人员给出的图片格式的相关建议。这些建议将使图片制作过程更加顺利，同时也能得到具有较高质量的图片。

        1. 提交高分辨率的数据。发表图片的质量完全取决于作者所提交的原始图片质量，并且是无法通过排版助手来提高的。具有100dpi分辨率的图片可能在显示在电脑屏幕上具有非常好的效果，但对于打印来说是远远不够的。用于发表图片的分辨率至少要达到300 dpi，但是最好使用600 dpi的图片。因此，一个一栏宽的图片至少要有1000像素宽。

       2. 提交全尺寸的数据。但要注意，一般情况下，为了将其放置在一列中，图片会被缩小为原来的50%。因此要确保图形的字体、线条和其他元素在缩小后也不会受到影响。你可以把图片缩小为原来的50%，然后打印出来测试一下。

       3. 高对比度的彩色图形非常适合用于在线查看，但黑白打印时仍然需要以灰度来对比显示。例如像红色和蓝色这样的颜色，在线查看是是非常容易区分的。但是当使用黑白打印方式打印时，这两种颜色的灰度是相同的。此外，如果必须在图例或者是标题中区分线条或符号，尽量使用不同的线条样式或符号，而不是单纯的依赖于颜色的对比。

       4. 不要提交JPG文件，图片压缩常常会损害图像的质量。TIF文件是没有压缩的，但如果尺寸大小无法管理，可以尝试使用“LZW”压缩。

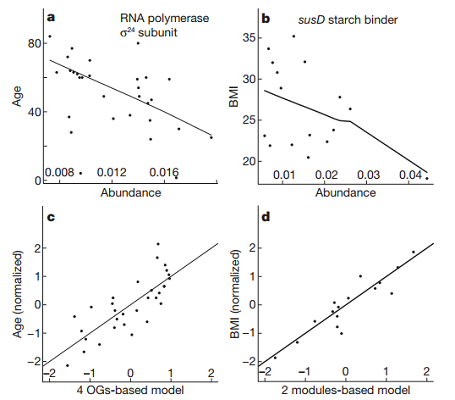

       5. 如果一个图包含多个部分，那他们都应该放置在一个文件中，而不是作为单独的文件进行提交。这一点是非常重要的，因为它将让作者决定如何为读者安排一个图片（例如，水平与垂直之间的比较）。图片中的每一个小部分都应该清楚标示（a）（b）等（括号内字体为罗马字体）。标签应该放置在图形区域之外或者在图片的居中位置。

       6. 使用Execl绘制出的散点图，可以复制并粘贴在Microsoft Word中，然后导出成一个PDF的文件。

       以上就是期刊出版中对于图片格式一些要求，这些格式可以帮助作者生成规范的图表，实现作者与读者之间的有效沟通。
